外平衡式膨脹閥瀚信德工業冰水機最常用的一款節流元件，今天在這與大家講解下，它的外平衡式膨脹閥結構和工作原理【圖】，并提供高清大圖，力求詳細，通俗易懂的講解說明，讓大家更容易理解，外平衡式膨脹閥在瀚信德工業冰水機制冷系統中其膨脹閥是制冷系統四大部件【壓縮機、冷凝器、節流閥（膨脹閥）、蒸發器】之一。

瀚信德工業冰水機外平衡式膨脹閥結構和工作原理【圖】：

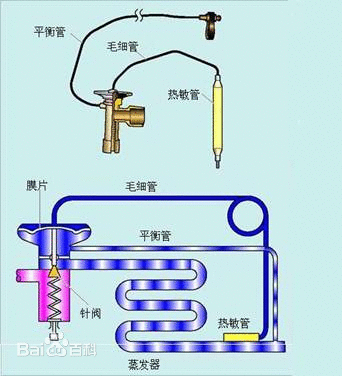

• 1、工作原理圖

• 2、外平衡式膨脹閥與內平衡式膨脹閥原理基本相同，區別是：　內平衡式膨脹閥膜片下面感受到的是蒸發器入口壓力；而外平衡式膨脹閥膜片下面感受到的是蒸發器出口壓力。
• 3、感溫包內充注制冷劑，放置在蒸發器出口管道上，感溫包和膜片上部通過毛細管相連，感受蒸發器出口制冷劑溫度，膜片下面感受到的是蒸發器出口壓力。如果空調負荷增加，液壓制冷劑在蒸發器提前蒸發完畢，則蒸發器出口制冷劑溫度將升高，膜片上壓力增大，推動閥桿使膨脹閥開度增大，進入到蒸發器中的制冷劑流量增加，制冷量增大；
• 4、如果工業冰水機制冷系統負荷減小，則蒸發器出口制冷劑溫度減小，以同樣的作用原理使得閥開度減小，從而精密地控制了制冷劑的流量。

• 1、理想的膨脹閥工作狀態應該是隨著蒸發器負荷的變化，實時改變開度，控制流量。
• 2、但實際上，由于感溫包感受的溫度在熱傳遞上存在遲滯，造成膨脹閥的反應總是慢半拍。
• 3、假如我們描繪一幅膨脹閥的時間流量圖，我們會發現它并不是圓滑的曲線，而是波折線。
• 4、膨脹閥的好壞反映在波折的幅度上，幅度越大說明該閥反應越慢，質量越差。
