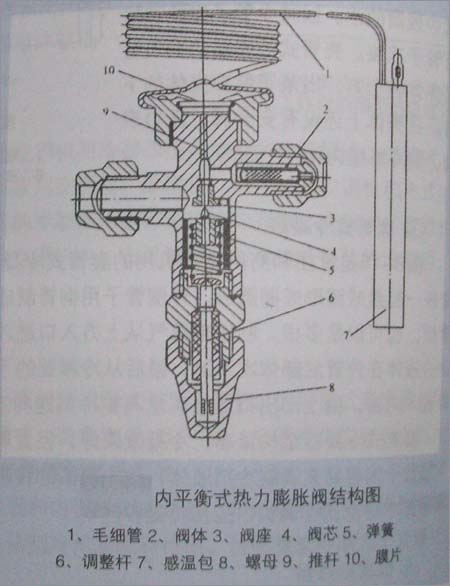

上面是內平衡熱力膨脹閥的內部結構圖

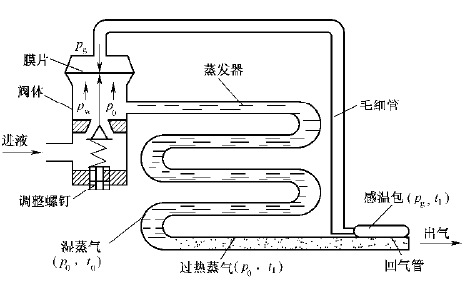

上面是內平衡熱力膨脹閥的工作原理圖-制冷系統中制冷劑流程圖

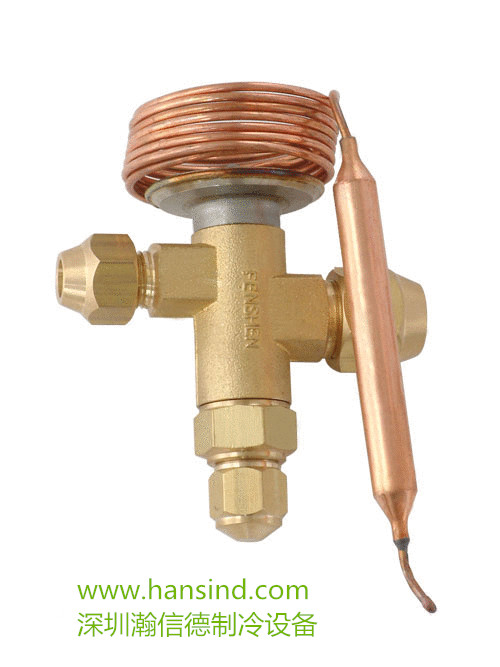

熱力膨脹閥是制冷設備中比較重要的配件之一，它的作用不可小覷，一臺制冷設備的制冷效果，完全在于制冷四大件的，匹配是否合理，所謂的制冷四大件它們就是，膨脹閥，壓縮機，蒸發器，冷凝器，那么什么是內平衡熱力膨脹閥呢？瀚信德制冷今天來詳細講解一下。

內平衡式膨脹閥結構和工作原理

• 1、感溫包內充注制冷劑，放置在蒸發器出口管道上，感溫包和膜片上部通過毛細管相連，感受蒸發器出口制冷劑溫度，膜片下面感受到的是蒸發器入口壓力。
• 2、如果空調或工業冷水機組，低溫制冷機組，等設備的負荷增加，液壓制冷劑在蒸發器提前蒸發完畢，則蒸發器出口制冷劑溫度將升高，膜片上壓力增大，推動閥桿使膨脹閥開度增大，進入到蒸發器中的制冷劑流量增加，制冷量增大。
• 3、如果空調或工業冷水機組，低溫制冷機組，移動空調機等設備的負荷減小，則蒸發器出口制冷劑溫度減小，以同樣的作用原理使得閥開度減小，從而控制制冷劑的流量。
• 4、內平衡式膨脹閥也稱節流閥，是組成移動空調，熱泵熱水機組，中央空調制冷系統的主要部件，安裝在蒸發器入口處，是移動空調，熱泵熱水機組，中央空調制冷系統的高壓與低壓的分界點。

• 1、把來自貯液干燥器的高壓液態制冷劑節流減壓，調節和控制進入蒸發器中的液態制冷劑量，使之適應制冷負荷的變化，同時可防止壓縮機發生液擊現象(即未蒸發的液態制冷劑進入壓縮機后被壓縮，極易引起壓縮機閥片的損壞)和蒸發器出口蒸氣異常過熱。
• 2、移動空調，熱泵熱水機組，中央空調制冷系統采用的感溫式膨脹閥，也叫膨脹閥，它是利用裝在蒸發器出口處的感溫包來感知制冷劑蒸氣的過熱度（過熱度是指蒸氣實際溫度高于蒸發溫度的數值），由此來調節膨脹閥開度的大小，從而控制進入蒸發器的液態制冷劑流量。
• 3、感溫包和蒸發器出口管接觸，蒸發器出口溫度降低時，感溫包、毛細管和薄膜上腔內的液體體積收縮，膨脹閥閥口將閉合，借以限制制冷劑進入蒸發器。
• 4、相反.如果蒸發器出口溫度升高，膨脹閥量口將開啟。借以增加制冷劑流量。
• 5、內感溫式H型汽車空調，移動空調，熱泵熱水機組，中央空調制冷系統用內平衡熱力膨脹閥，其在內感溫管的下端有隔熱柱和導向柱，導向柱與閥針之間有非金屬材料制成的內錐形密封圈，依靠其上下受力時的變形，不但保證了閥在調節過程中的靈敏度，同時使閥的氣、液腔之間具有良好的密封性能，使閥的內感溫管能感受到流過內感溫管的氣態制冷劑的實際溫度，保證了制冷系統的正常工作和制冷效率的提高。
